作為一個生產廠家，應廣大用戶朋友的不同需求，我廠打造了四款天然氣報警設備（SNK系列、RBK系列、XH-G300系列、CA-2100系列）。在這四大系列報警系統中，CA-2100D天然氣報警器是最受歡迎的，因?yàn)樵撛O(shè)備價格實惠，功能上能夠滿足客戶的需求，屬于一款高性價比系列產品。但是該款設備有一個不足之處，那就是接排風扇比較復雜一些。
天然氣報警器CA-2100D是如何接排風扇的呢？
CA-2100D天然氣報警系統是由報警控制器和防爆探測器組成的，屬于總線制報警系統，可以帶1-4個探測器。聯動排風扇輸出端子在報警控制器上，一共有10組（OUT1、OUT2、OUT3......OUT8、OUT9、OUT10）。其中OUT1-OUT8是開關量信號輸出聯動模塊，OUT9和OUT10是脈沖電磁閥聯動控制模塊。OUT1-OUT4是接小功率（100W以內）儀表的，OU5-OUT8是接大功率（500W以內）儀表的，最常見的就是排風扇。

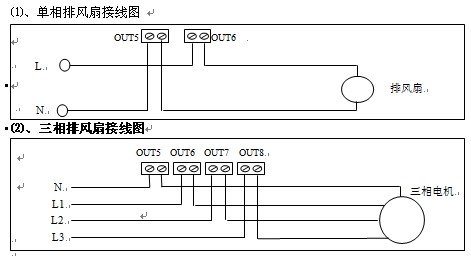

天然氣報警器CA-2100D在聯動排風扇時，除了要考慮排風扇的聯動模塊以外，還要考慮排風扇的供電電壓問題。提到排風扇的供電電壓，排風扇可以分為單相排風扇和三相排風扇。接線展圖如下：
說明：
從上圖我們可以看出，天然氣報警器CA-2100D連接220V供電電壓排風扇時，將排風扇按照“單相排風扇接線圖”進行接線。選用的是OUT5、OUT6兩組接線端子，接線步驟：
1、從報警主機的電源模塊的正極（火線L）引出一根線，接到OUT6一個接線端子上，然后把排風扇的任意一根線接到OUT6的另一個接線端子上；
2、從報警主機的電源模塊的負極（零線N）引出一根線，接到OUT5一個接線端子上，然后把排風扇的剩下的一個線接到OUT5的另一個接線端子上；
天然氣報警器CA-2100D連接380V供電電壓排風扇時，將排風扇按照“三相排風扇接線圖”進行接線。選用的是OUT5、OUT6、OUT7、OUT8這四個接線端子。用的是三根火線、一個零線進行連接的。選用三相排風扇的用戶一般用的是380V的工業用電。取電的話，不能從報警主機上取電了，只能另外取電。接線步驟如下：
1、從工業電源模塊上的正極（火線L）引出三根線，分別接到OUT6、OUT7、OUT8的一個接線端子上，然后把排風扇上的任意三根線分別接到這三個端子剩余的接線端子上；
2、從工業電源模塊的負極（零線N）引出一根線，接到OUT5一個接線端子上，然后把排風扇的剩下的一個線接到OUT5的另一個接線端子上；
