霍尼韋爾天然氣報警器SP-XCD是用于潛在爆炸性工業領域，因此該設備的安裝應當嚴格按照國家相關規定給設備匹配帶有防護外殼的信號線、接頭、穿線管。電纜的選擇要求線經至少為0.5mm2（20AWG），隨著排線距離的延長，可將線經增加到2.5mm2（13AWG）。針對不同的使用環境，選擇不同的附件，合理布線穿管，保證SP-XCD發揮最大的利用價值。

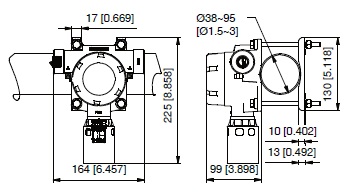

霍尼韋爾天然氣報警器SP-XCD的常家的四種安裝方式：
1、水平管道安裝。
2、垂直管道安裝。
3、墻面安裝。
4、風道安裝。
該設備上帶有多個接線端子：
24V、0V、4-20mA--與控制器相連接的接線端子（三線制）
COM公共端、TxD data+、RxD data- RS485輸出協議
RLY1/NC常閉、COM公共端子、RLY1/NO常開--形成可編程繼電器輸出1，可以聯動風機或是報警燈
RLY2/NC常閉、COM公共端子、RLY2/NO常開--形成可編程繼電器輸出2，同樣也可以聯動風機或是報警燈
RLY3/NC常閉、COM公共端子、RLY3/NO常開--形成可編程繼電器故障輸出3。
接線板子如下：
霍尼韋爾天然氣報警器SP-XCD的連線說明：

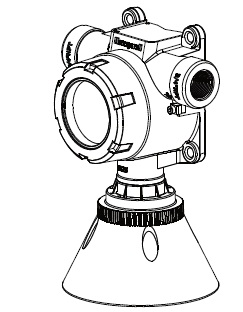

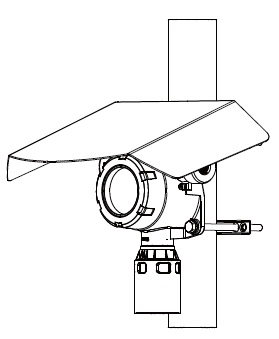

SP-XCD輸出是以含源型或漏形電流輸出形式，這兩個選擇可以有效增強控制系統的適應性。用戶在安裝調試的時候可以輕松取出顯示模塊，通過顯示模塊進行設置輸出模式。如果該設備是室外安裝，請訂購附件：錐形集氣罩（適用于被測氣體比重低于空氣比重的場合，比如天然氣、氫氣）或是天氣保護器，如圖所示：
