兩總線天然氣報警器和四總線制報警設備一樣，都是由報警控制器和防爆探測器兩部分組成。這兩部分中間通過線纜實現通訊。兩總線和四總線唯一的區別就是選用線纜的問題。兩總線選用的是兩芯線纜，四總線選用的四芯線纜，并且在接線方法上，兩總線比較簡單可操作性高。下面看一組圖：

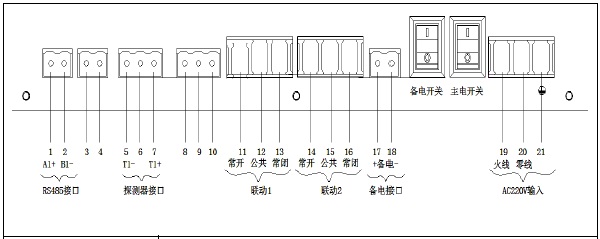

展示圖（一）：
RS485接口：RS485總線接口（A+、B-）,配接協議轉換模塊，可輸出標準Modbus協議。
探測器接口：通訊: 探測器通訊接口，無極性。
聯 動 1：無源保持常開、常閉信號輸出。對應繼電器K1，容量5A/250VAC或7A/30 VDC
聯 動 2：無源脈沖常開、常閉信號輸出，動作時間為3s。對應繼電器K2，容量5A/250VAC或7A/30 VDC
備電接口：備用電源接口（+、-），DC36V
備電開關：備電電源開關
主電開關：主電電源開關
AC220V輸入：AC220V主電源輸入

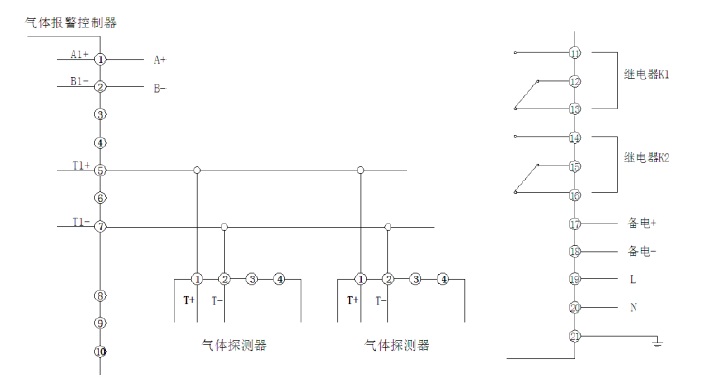

展示圖（二）：
從上圖我們可以看出探測器和控制器之間就用了兩根線連接起來的。雖然在展示圖一中標識探測器接線端子有三個接線柱，但是在實際接線中只需要接T+、T-兩正負極即可，并且無需區分正負極，只要接線不斷路不短路就行。所有的探測器都是并聯到從主機引出的兩根線纜上。正如展示圖（三）中所示。

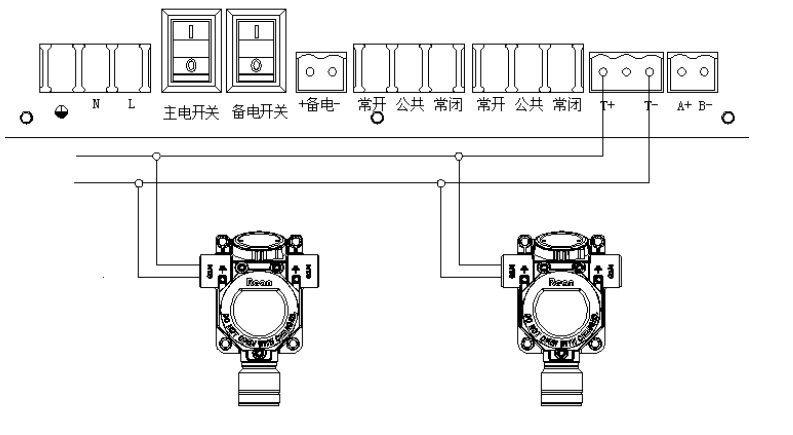

展示圖（三）：
兩總線天然氣報警器的接線優勢：
1、選線節省開支。由原來的四根線升級成兩根線，降低一般的線材開支。
2、接線方便快捷。由原來的接線需要注意線的顏色，做到T+、T-、A、B信號線四根線的一一對應才行。有了兩總線模式，就無需注意兩根線是否一一對應，無論如何接，即便是將控制器上的T1+接到探測器上T-上這交叉連接也沒關系，系統接線用戶可操作性強，用戶不再擔心接錯線所帶來的麻煩了。
3、線少了，選用的穿線管可以選擇稍微細一些的管子，更加方便于鋪設，還節省一部分開支。
