案例：河北張家口韓經理近日購買了一套6路天然氣報警器ZL9，是由一臺9路的氣體報警控制器和6個天然氣探測器組成的小型燃?xì)鈭缶到y(tǒng)。韓經理在安裝設備調試過程中出現了一下兩個問題：
第一、安裝接線后，給控制器供電，控制主機報“E2”故障報警，韓經理打電話過來咨詢，問線纜也排查過了，沒有什么問題啊，怎么出現故障報警呢？針對韓經理這個問題，我們很快判斷出這是因為探測器和控制器之間沒有實現通訊所造成的故障現象。因此讓韓經理按一下步驟操作：
1、檢查線纜接頭處是否壓線壓好；
2、線纜鏈接處是否接線接好；
3、檢查接線端子是否有松動；
結果查出在接線處不小心把線芯擰斷了造成系統通訊斷路，所以出現以上“E2”報警故障。
第二、韓經理為了達到更好的排險效果，給天然氣報警器ZL9連上了幾臺排風扇。在測試的過程中，出現了報警啟動排風扇，排風扇一直工作，即便是現場氣體濃度值達到零點也還是不停的轉著。在接到韓經理這個反饋信息后，我們便預料到新版燃?xì)鈭缶O(shè)備需要給銷售人員做一個嚴格的技術培訓，這樣才能第一時間給客戶解決問題。
那么，新版天然氣報警器是如何聯動排風扇并讓排風扇停止工作的呢？

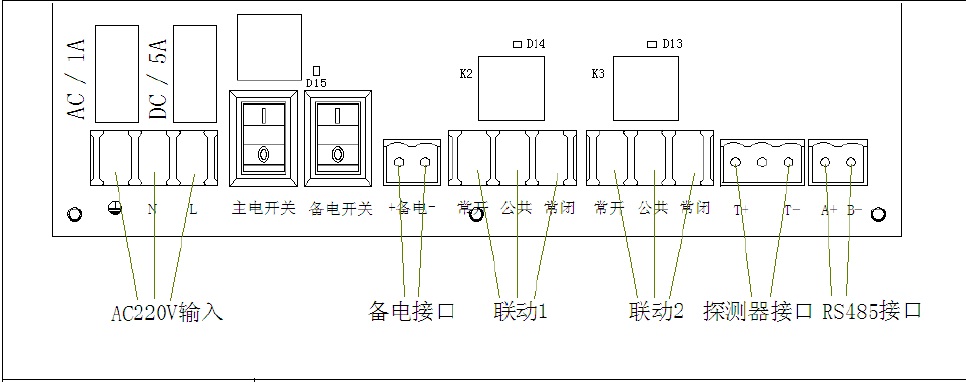

從上圖我們可以看出，本報警系統帶有兩組聯動輸出，聯動1和聯動2。
聯動1對應繼電器K2，容量5A/250VAC或5A/30 VDC，屬于無源保持常開、常閉信號輸出的聯動模式。無源節點是指繼電器的任意1對觸點，以“閉合”或“斷開”的狀態作為“信號”輸出；因此排風扇不適合連接到此聯動模塊上。
聯動2對應繼電器K3，同樣容量也是5A/250VAC或5A/30 VDC，屬于無源脈沖常開、常閉信號輸出，動作時間為3s。指電路輸出端的執行裝置是繼電器之類的元件，輸出信號是：一組常開觸點閉合、一組常閉觸點斷開，持續時間是3秒，隨后復原。此組聯動適用于對排風扇的控制。
另外當天然氣報警器報警時，啟動排風扇，需要執行“復位”操作，方可讓排風扇停止工作。“復位”操作：按下復位鍵，輸入密碼“1111”“2222”“3333”，在此按下復位鍵操作完成。同樣當想取消報警時，按一下消音鍵，然后復位一下即可。更多的產品知識盡在濟南鴻安電子有限公司，技術咨詢電話：0531-88065959。
