JB-TB-JX800電焊廠乙炔報警器、乙炔濃度報警儀
產品概述：
本產品采用的是兩總線通訊模式，標配帶有RS485輸出，帶有GPRS無線傳輸模塊，是本公司開發的高新技術產品，采用高檔單片機作為控制管理核心，具有工作穩定、可靠，抗干擾性強，是燃氣報警系統更新?lián)Q代的理想產品。該產品可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，是保證財產和人身安全的理想監測儀器。
JB-TB-JX800電焊廠乙炔報警器、乙炔濃度報警儀
產品特點：
1、大屏幕LCD液晶顯示、界面友好。
2、全中文指示、操作簡單。
3、直觀、準確地顯示現場的燃氣濃度及探測器狀態。
4、具有設備故障、濃度報警兩種聲光指示功能
5、具有自檢、自診斷功能。
6、具有故障、報警記憶、查閱功能。
7、具有節點自動搜索、軟件調零、軟件標定、報警點設置功能。
8、設有密碼，防止誤操作。
9、可以隨時設置、修改和查閱系統的各項參數。
10、具有主、備電轉換及欠壓保護功能。
11、具有內置2組報警接點輸出控制功能，聯動信號可手動、自動輸出。
12、具有日歷顯示及設置功能。
13、采用M-BUS通訊協議，傳輸數據可靠；功能強大，性能穩定。
14、采用單回路兩總線通訊，信號無極性連接設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝調試方便。
15、RS485總線通訊接口（選配，標準Modbus/RTU協議）能實現與上位機控制系統聯網，實現探測器監控，大大提高可監控的及時性、準確性。
JB-TB-JX800電焊廠乙炔報警器、乙炔濃度報警儀
技術指標：
1、示值誤差：±5%F•S
2、顯示方式：大屏幕LCD液晶、發光管
3、報警方式：聲、光報警
4、報警音量：＞75dB
5、響應時間：≤30s
6、工作電壓：主電：AC220V±15%，50Hz±1%
備電：12VDC/1.3Ah兩節（選配）
7、外形尺寸：320mm×230mm×95mm
8、工作方式：連續
9、工作環境：溫度 -10℃—50℃ 濕度 ≤93%RH
大氣壓力 86kPa—106kPa
10、絕緣電阻：正常環境時 ≥100MΩ
濕度為93%RH時 ≥1MΩ
11、功 耗：小于20W
12、供電節點：4個、8個、16個、32個、64個
13、報警輸出：3A /2組 接點輸出
14、信號輸出：標準485 modbus_RTU協議輸出（選配）
15、信號傳輸：24V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）
16、傳輸距離：＜1200m
17、安裝方式：非防爆場合的壁掛式安裝
JB-TB-JX800電焊廠乙炔報警器、乙炔濃度報警儀
工作原理及故障現象：

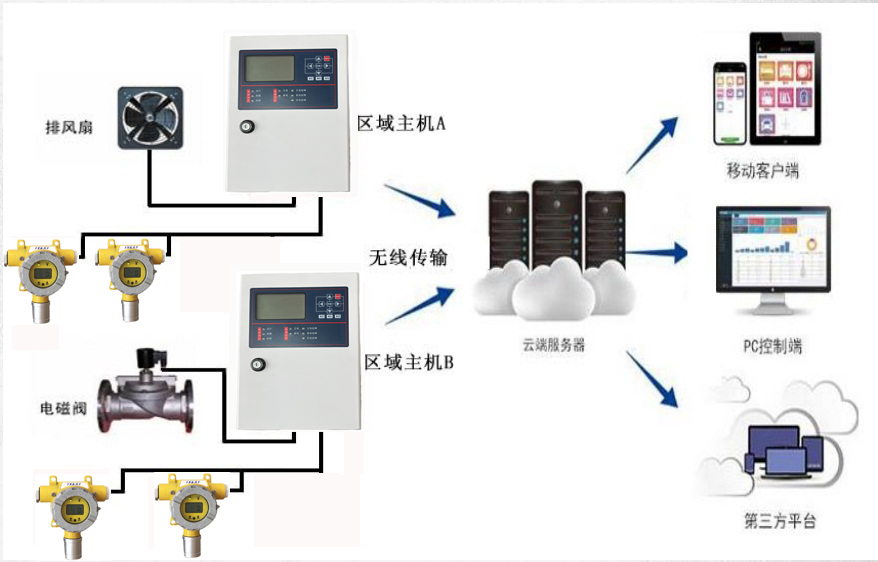

控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動輸出繼電器，從而啟動所連接的風機、電磁閥或其它消防設備。
當控制器發出故障報警信號時，值班人員應首先進行“消音”操作，后根據所報故障地址、故障類型。E1表示當前地址探測器傳感器故障，需要檢查或者更換傳感器模塊；E2表示當前地址探測器通訊故障，需要檢查探測器的連接線是否有脫落、松動。當所有探測器顯示E2的話，那代表連接探測器的線路短路或者斷路，此時需要檢查總線線路，是否有短路或者斷路的地方存在。打開主電開關時，系統不運行，表示外電沒接通電源或者保險管未裝或者保險絲斷了，此時需要檢查電源線是否接好，如果電源沒問題，那就打開保險管盒，裝上保險管。
